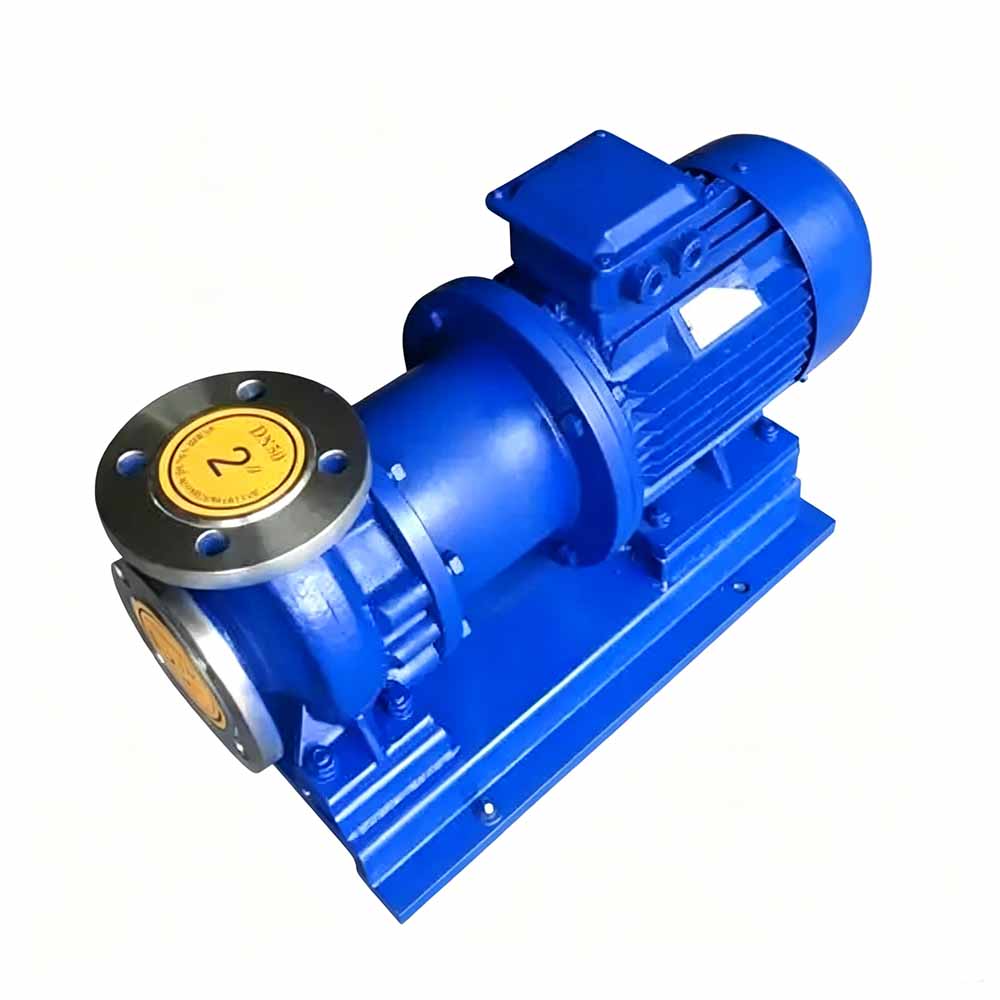

CQB 磁力驱动泵 产品概述：
CQB 磁力驱动泵 (简称 磁力泵 )，高温款为CQB-G通常由电动机，磁力偶合器和耐腐蚀离心泵组成。 磁力泵 其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB系列磁力泵 是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。 CQB 磁力驱动泵 产品用途：
CQB系列 磁力泵 适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，大工作压力1.6MPa，温度不超过100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。
|
故障形式 |
产生原因 |
排除方法 |
|
磁力驱动泵不出水 |
a 、水泵反转 |
改变电机接线 |
|
b 、进水管道漏气 |
杜绝漏气 |
|
|
c 、泵腔蓄水太少 |
增加蓄水量 |
|
|
d 、电压太高，启动时联轴器打滑 |
调正电压 |
|
|
e 、吸程太高 |
降低砂安装位置 |
|
|
f 、阀门没有打开 |
校正或更改阀门 |
|
|
磁力驱动泵流量不足 |
a 、吸入管径太小或淤塞 |
调换进水管 |
|
b 、叶轮流道阻塞 |
清洗叶轮 |
|
|
c 、扬程过高 |
开大出水阀 |
|
|
d 、转速不够 |
恢复额定转速 |
|
|
磁力驱动泵扬程过低 |
a 、流量过大 |
关小出水阀 |
|
b 、转速太低 |
恢复额定转速 |
|
|
CQB 磁力驱动泵 噪音太大 |
a 、轴严重磨损 |
更换泵轴 |
|
b 、轴套严重磨损 |
更换轴套 |
|
|
c 、驱动磁钢杯与隔离套接触 |
拆除泵头重新组装 |
|
|
d 、密封环与叶轮研磨 |
更换止推环、密封环 |
|
|
磁力驱动泵漏液 |
密封圈损坏 |
更换 o 型密封圈 |
CQB 磁力驱动泵 技术参数：
|
型 号 |
口径 (mm |
流量 (m3/h) |
扬程 (m |
汽蚀余量 npshrm |
转速 (r/min |
电机功率 (kw) |
|
|
进口 |
出口 |
||||||
|
32CQB20-125 |
32 |
20 |
3.2 |
20 |
5.0 |
2900 |
1.1 |
|
32CQB20-160 |
32 |
3.5 |
1.5 |
||||
|
40CQB25-105 |
40 |
25 |
6.3 |
12.5 |
6.0 |
1.1 |
|
|
40CQB25-125 |
20 |
6.0 |
2.2 |
||||
|
40CQB25-160 |
32 |
3.5 |
3 |
||||
|
40CQB25-200 |
50 |
3.5 |
5.5 |
||||
|
50CQB40-85 |
50 |
40 |
12.5 |
8 |
3.5 |
1.1 |
|
|
50CQB32-105 |
32 |
12.5 |
3.5 |
2.2 |
|||
|
50CQB32-125 |
20 |
3.5 |
3 |
||||
|
50CQB32-160 |
32 |
3.5 |
4 |
||||
|
50CQB32-200 |
50 |
3.5 |
7.5 |
||||
|
50CQB32-250 |
80 |
3.5 |
15 |
||||
|
65CQB50-125 |
65 |
50 |
25 |
20 |
4.0 |
5.5 |
|
|
65CQB50-160 |
32 |
4.0 |
7.5 |
||||
|
65CQB40-200 |
40 |
50 |
4.0 |
15 |
|||
|
65CQB40-250 |
80 |
4.0 |
22 |
||||
|
80CQB65-125 |
80 |
65 |
50 |
20 |
4.0 |
7.5 |
|
|
80CQB65-160 |
32 |
4.0 |
15 |
||||
|
80CQB50-200 |
50 |
50 |
4.0 |
18.5 |
|||
|
80CQB50-250 |
80 |
4.0 |
37 |
||||
|
100CQB80-125 |
100 |
80 |
100 |
20 |
4.0 |
15 |
|
|
100CQB80-160 |
32 |
4.0 |
22 |
||||
|
100CQB65-200 |
65 |
50 |
4.0 |
37 |
|||
|
100CQB65-250 |
80 |
4.0 |
55
|
||||
